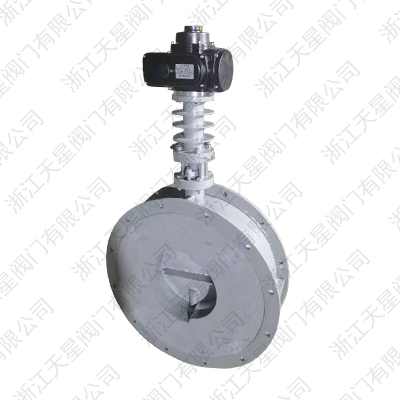

圆形内衬陶瓷纤维高温阀

发布日期：[2022-04-19] 点击率：

1.1本系列蝶阀在吸收国内外技术的基础上,根据用户的实际工况而设计的新一代烟气、废气、尾气蝶阀;设计标准参照GB/T12238-2008、JBT8692-1998标准、

连接方式为法兰连接参照RTO行业风管法兰执行，或按照客户订制法兰标准。

1.2本系列蝶阀广泛用于RTO行业、电厂、冶金等行业。其特点设计独特型、轻便、扭矩轻、耐高温、切断速度快、质量可靠。安装不受任何限制，也可实现

就地控制以及远程PLC控制要求，是现代流体切断、调节控制最理想阀门控制信号(4-20MA~0-10V)等多种方式，产品深受广大用户信赖。

2.1采用独特的结构设计，用钢板焊接加工而成，是一种机构简单、重量轻、外形美观、流畅阻力系数小，流通能力大。

2.2可采用后座式结构，阀杆与阀体之间不会因温度影响使阀轴抱死现象。

2.3 独特的防尘结构设计、采用隔断式将介质隔断自阀腔里面流动，介质不会进入阀杆里面导致阀门扭矩增大或者抱死现象。

2.4 高温烟道阀配备高支架散热功能，减少阀杆导热上去传导到执行器上，有效降低温度适执行器在合理温度下正常工作。

主要性能规范：

3.1公称直接：DN(mm) 50~4000

3.2公称压力：PN(MPA) 0.01~0.6

3.3 强度试验压力:PS(MPA) PNx1.5倍

3.4 适用温度：t(℃) ≤1150℃

3.5 适用介质：废气、空烟气粉尘等

3.6 介质流向：任意方式均可

3.7 泄漏率：零泄漏、0.5%-1%等级;1%-2%等级;

例：通径DN600单边内衬厚度:200

所选口径：DN1000(法兰管径尺寸)XDN600(衬后有效通径)

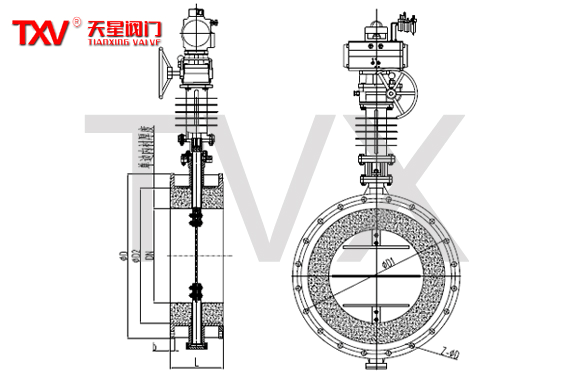

DN	L	L短系列	D	D1	b	Z-D
100	127	120	205	170	12	4-18
125	140		235	200	12	8-18
150	140		260	225	14	8-18
175	140		290	255	14	8-18
200	152	140	315	280	16	8-18
225	152		340	305	18	8-18
250	165		370	335	20	12-18
300	178	170	435	395		12-23
350	190	170	485	445		12-23
400	216	190	535	495		16-23
450	222		590	550	22	16-23
500	229		640	600		20-23
550	229		690	650		20-23
600	267	210	705	705		20-25
700	292		860	810	24	24-25
800	318		975	920		24-30
900	330	250	1075	1020		24-30
1000	410		1175	1120	32	28-30
1100	410		1275	1220		28-30
1200	470		1375	1320		32-30
1300	470		1475	1420		32-30
1400	530	300	1575	1520		36-30
1500	530		1690	1630		36-30
1600	600		1785	1730		40-30
1700	600		1890	1830		40-30
1800	670		1985	1930		44-30
1900	670		2090	2030		44-30
2000	760		2185	2130		48-30
2100	850		2285	2240	38	48-30
2200		350	2405	2340		52-33
2300			2505	2440		52-33
2400			2605	2540		56-33
2500			2705	2640		56-33
2600			2805	2740		60-36
2700			2905	2840		60-36
2800		400	3030	2960		64-39
2900			3130	3060		64-39
3000			3230	3160		64-39

备注：以上法兰尺寸按照PL-RF-0.25MPA标准。可定制任何尺寸。
