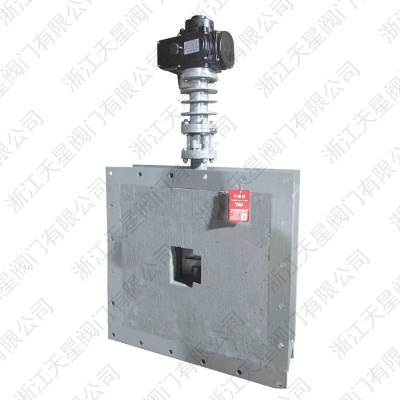

方形超高温陶瓷纤维棉烟道阀门
发布日期:[2022-04-19]
点击率:
1.2本系列蝶阀广泛用于RTO行业、电厂、冶金等行业。其特点设计独特型、轻便、扭矩轻、耐高温、切断速度快、质量可靠。安装不受任何限制,也可实现
就地控制以及远程PLC控制要求,是现代流体切断、调节控制最理想阀门控制信号(4-20MA~0-10V)等多种方式,产品深受广大用户信赖。
该阀门阀体采用碳钢材质,阀板与阀轴采用2Cr25Ni20高温不锈钢,并在内腔浇筑高温浇注料,在高温情况下具有良好操作性以及可靠性,
无论电气动调节在高温情况下均无卡涩现象,顶部加装散热支架有效避免高温情况下阀杆导热导致执行器损坏现象,最高使用温度可达到1400℃。
采用独特的结构设计,用钢板焊接加工而成,是一种机构简单、重量轻、外形美观、流畅阻力系数小,流通能力大。
可采用后座式结构,阀杆与阀体之间不会因温度影响使阀轴抱死现象。
独特的防尘结构设计、采用隔断式将介质隔断自阀腔里面流动,介质不会进入阀杆里面导致阀门扭矩增大或者抱死现象。
高温烟道阀配备高支架散热功能,减少阀杆导热上去传导到执行器上,有效降低温度适执行器在合理温度下正常工作。
主要性能规范:
公称直接:DN(mm) 50~4000
公称压力:PN(MPA) 0.01~0.6
强度试验压力:PS(MPA) PNx1.5倍
适用温度:t(℃) ≤1150℃
适用介质:废气、空烟气粉尘等
介质流向:任意方式均可
泄漏率:零泄漏、0.5%-1%等级;1%-2%等级;
DN2-DN3 |
DN-DN1 |
L3 |
L4 |
L1 |
L2 |
L |
n-d |
700X800 |
300X400 |
770 |
850 |
870 |
950 |
200 |
30-18 |
700X900 |
300X500 |
770 |
850 |
970 |
1050 |
200 |
30-18 |
700X1000 |
300X600 |
770 |
850 |
1070 |
1150 |
200 |
30-18 |
700X1100 |
300X700 |
770 |
850 |
1170 |
1250 |
200 |
30-18 |
800X900 |
400X500 |
870 |
950 |
970 |
1050 |
200 |
32-18 |
800X1000 |
400X600 |
870 |
950 |
1070 |
1150 |
200 |
34-18 |
800X1100 |
400X700 |
870 |
950 |
1170 |
1250 |
200 |
34-18 |
800X1200 |
400X800 |
870 |
950 |
1270 |
1350 |
200 |
38-22 |
900X1000 |
500X600 |
970 |
1050 |
1070 |
1150 |
200 |
38-22 |
900X1200 |
500X800 |
970 |
1050 |
1270 |
1350 |
200 |
38-22 |
900X1300 |
500X900 |
970 |
1050 |
1370 |
1450 |
200 |
38-22 |
900X1400 |
500X1000 |
970 |
1050 |
1470 |
1550 |
200 |
38-22 |
备注:以上为部分尺寸,可定制任何尺寸。
