涡轮法兰通风蝶阀

发布日期：[2022-04-20] 点击率：

手动通风蝶阀D341W-6C采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，可选用碳钢、16NM耐热钢、304不锈钢、2520及904L等耐热钢，
驱动方式分为手动、电动、气动三种。公称压力≤0.6MPa，冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气
体介质调节流量或切断装置。

1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操作力矩小，操作方便，省力灵活。
3、采用适应的材料以满足低、中、高不同介质温度及腐蚀性介质。
4、独家设计高温防尘结构，开关灵活阀轴不卡死。

公称通径DN（mm）		50-1200
公称压力PN(MPa)		0.05		0.25		0.6
公称压力 (MPa)	强度试验	0.075		0.375		0.9
	密封试验	≤15%
材料材料代号		C	P		R
主要零件	阀体	Q235B	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	蝶板	Q235B	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	与阀体相同
	填料	氟塑料、柔性石墨
适用工况	适用介质	煤气、含尘气体、烟道气等
	适用温度	-29℃～425℃					-40℃～850℃
执行器	型号	GT或AW系列
	气源压力	0.3-0.7MPa
执行标准		设计制造	结构长度	法兰尺寸	压力温度		试验检验
		GBT/12238	GB12221	GB9115	GB9131		GB13927

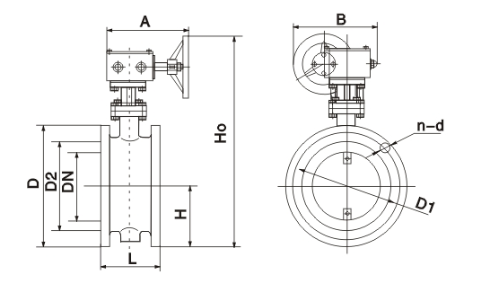

公称通径 DN（mm）	尺寸（mm）
	L	H	0.05MPa和0.25MPa				0.6MPa
	L	H	D	D	D2	N-d	D	D	D2	N-d
50	108	70	140	110	88	4-18	140	110	88	4-14
65	112	80	160	130	108	4-18	160	130	108	4-14
80	114	95	190	150	124	4-18	190	150	124	4-18
100	127	105	210	170	144	4-18	210	170	144	4-18
125	140	120	240	200	174	8-18	240	200	174	8-18
150	140	132	265	225	199	8-18	265	225	199	8-18
200	152	160	320	280	254	8-18	320	280	154	8-18
250	165	187	375	335	309	12-18	375	335	309	12-18
300	178	220	440	395	363	12-22	440	395	363	12-22
350	190	245	490	445	413	12-22	490	445	413	12-22
400	216	270	540	495	463	16-22	540	495	463	16-22
450	222	297	595	550	518	16-22	595	550	518	16-22
500	229	322	645	600	568	20-22	645	600	568	20-22
600	267	377	755	705	667	20-26	755	705	667	20-26
700	292	430	860	810	772	24-26	860	810	772	24-26
800	318	487	975	920	878	24-30	975	920	878	24-30
900	330	537	1075	1020	978	24-30	1075	1020	978	24-30
1000	410	587	1175	1120	1078	28-30	1175	1120	1078	28-30
1200	470	687	1375	1320	1280	32-30	1405	1340	1295	32-33
