D343H法兰式金属硬密封蝶阀

发布日期：[2022-04-20] 点击率：

D343H系列-蜗轮法兰式多层次金属硬密封蝶阀，蝶阀除保留原有蝶阀具有的结构紧凑，体积小，重量轻，操作方便，性能可靠，维修简单外，
还具有抗老化，抗辐照，经久耐用，寿命长，耐温耐高压，应用范围广等特点。广泛应用于热力管道，锅炉辅机系统，石油化工和冶金行业中，
用来切断和调节各种非腐蚀和腐蚀性介质。

产品特点：

1、硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、蝶板密封面采用D507mo，STL密封面耐磨损，使用寿命长。
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

标准所属国家	制造标准	法兰标准	结构长度标准	检验标准
中国	JB/T8527-97	GB9113-2000	GB12221-89	GB/T13927-92
美国	ANSI16.34	ANSI 16.5a MSS-SP-44	API609 MSS-SP-67	API598-92
日本	JIS B2064	JIS B2212~2216	JIS B2002	JIS B2003

公称通径	DN	50~2000
公称压力	PN	0.6	1.0	1.6	2.5	4.0
试验压力	壳体强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	水、蒸气、油品、酸类腐蚀性介质等及粉尘颗粒物
适用温度	碳钢≤425℃ 不锈钢≤600℃ 耐温钢≤850℃
驱动形式	手柄、蜗轮、电动、气动

D343H-6C-10C参数：

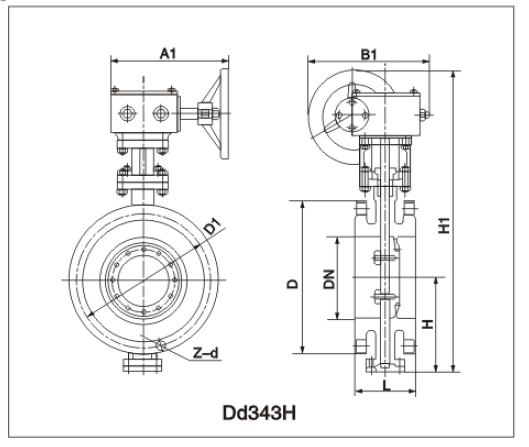

公称通径 DN		结构长度L		外形尺寸（参考值）				连接（标准值）
公称通径 DN		结构长度L		H	Dt343H			PN0.6MPa			PN1.0MPa
mm	inch	短	长	H	H1	A1	B1	D	D1	z- d	D	D1	z- d
50	2	108	150	112	350	180	200	140	110	4-14	165	125	4-18
65	5/2	112	170	115	370	180	200	160	130	4-14	185	145	4-18
80	3	114	180	120	380	180	200	190	150	4-18	200	160	8-18
100	4	127	190	138	420	180	200	210	170	4-18	220	180	8-18
125	5	140	200	164	460	180	200	240	200	8-18	250	210	8-18
150	6	140	210	175	555	270	280	165	225	8-18	285	240	8-22
200	8	152	230	200	760	270	280	320	280	8-18	340	295	8-22
250	10	165	250	243	830	270	280	375	335	12-18	395	350	12-22
300	12	178	270	250	895	380	420	440	395	12-22	445	400	12-22
350	14	190	290	280	950	380	420	490	445	12-22	505	460	16-22
400	16	216	310	305	1190	450	470	540	495	16-22	565	515	16-26
450	18	222	330	350	1255	480	490	595	550	16-22	615	565	20-26
500	20	229	350	380	1305	480	490	645	600	20-22	670	620	20-26
600	24	267	390	445	1340	480	660	755	705	20-26	780	725	20-30
700	28	292	430	480	1520	640	660	860	810	24-26	895	840	24-30
800	32	318	470	530	1710	640	660	975	920	24-30	1015	950	24-33
900	36	330	510	580	1810	750	860	1075	1020	24-30	1115	1050	28-33
1000	40	410	550	650	1960	850	860	1175	1120	28-30	1230	1160	28-36
1200	48	470	630	760	2250	850	900	1405	1340	32-33	1455	1380	32-39
1400	56	530	710	850	2435	1000	925	1630	1560	36-36	1675	1590	36-42
1600	64	600	790	1030	2780	1000	925	1830	1760	40-36	1915	1820	40-48
1800	72	670	870	1230	3020	1100	980	2045	1970	44-39	2115	2020	44-48
2000	80	760	950	1350	3270	1100	980	2265	2180	48-42	2325	2230	48-48

D343H-16C-25C参数：

公称通径 DN		结构长度L		外形尺寸（参考值）				连接（标准值）
公称通径 DN		结构长度L		H	Dt343H			PN1.6MPa			PN2.5MPa
mm	inch	短	长	H	H1	A1	B1	D	D1	z- d	D	D1	z- d
50	2	108	150	112	350	180	200	165	125	4-18	165	125	4-18
65	5/2	112	170	115	370	180	200	185	145	8-18	185	145	8-18
80	3	114	180	120	380	180	200	200	160	8-18	200	160	8-18
100	4	127	190	138	420	180	200	220	180	8-18	235	190	8-22
125	5	140	200	164	460	180	200	250	210	8-18	270	220	8-26
150	6	140	210	175	555	270	280	285	240	8-22	300	250	8-26
200	8	152	230	200	760	270	280	340	295	8-22	360	310	12-26
250	10	165	250	243	830	270	280	405	355	12-26	425	370	12-30
300	12	178	270	250	895	380	420	460	410	12-26	485	490	16-30
350	14	190	290	280	950	380	420	520	470	16-26	555	550	16-34
400	16	216	310	305	1190	450	470	580	525	16-30	620	600	16-36
450	18	222	330	350	1255	480	490	640	585	20-30	670	660	20-36
500	20	229	350	380	1305	480	490	715	650	20-34	730	770	20-36
600	24	267	390	445	1340	480	660	840	770	20-36	845	875	20-39
700	28	292	430	480	1520	640	660	910	840	24-36	960	990	24-42
800	32	318	470	530	1710	640	660	1025	950	24-39	1085	1090	24-48
900	36	330	510	580	1810	750	860	1125	1020	28-39	1185	1210	28-48
1000	40	410	550	650	1960	850	860	1255	1170	28-42	1320	1420	28-55
1200	48	470	630	760	2250	850	900	1485	1390	32-48	1530	1640	32-55
1400	56	530	710	850	2435	1000	925	1685	1590	36-48	1755	1750	36-60
1600	64	600	790	1030	2780	1000	925	1930	1820	40-55	1975	1860	40-60
1800	72	670	870	1230	3020	1100	980	2130	2020	44-55	2195	2070	44-68
2000	80	760	950	1350	3270	1100	980	2345	2230	48-60	2425	2300	48-68
